形象理解

想象一下，你要给一位朋友打电话。你需要知道两样东西：国家/地区代码（确定大致范围）和电话号码（精确找到个人）。在互联网世界中，IP地址就扮演着这个“电话号码”的角色，而子网掩码则定义了哪里是“区号”，哪里是“本地号码”。

一、IP地址：互联网的“门牌号”

1.1 两种表示法：人类可读 机器可读

点分十进制表示法（人类友好）：

192.168.1.100

二进制表示法（机器本质）：

11000000.10101000.00000001.01100100

一个IPv4地址实际上是32位二进制数，被分成4个8位组（字节），每个字节转换为十进制并用点分隔。

1.2 IP地址的结构：网络位 + 主机位

每个IP地址都由两部分组成：

[ 网络部分 Network Part ] [ 主机部分 Host Part ]

• 网络部分：标识设备所属的“街道”或“小区”

• 主机部分：标识该“小区”内的具体“门牌号”

单看IP地址本身，你无法知道从哪里划分网络部分和主机部分。这就是子网掩码要解决的问题。

二、子网掩码：网络部分与主机部分界线

2.1 子网掩码的本质

子网掩码也是一个32位二进制数，其唯一作用是明确指出IP地址中哪些位属于网络部分，哪些位属于主机部分。

掩码规则：

• 掩码中的 1 对应IP地址中的网络位

• 掩码中的 0 对应IP地址中的主机位

常见掩码示例：

2.2 网络号、主机号与广播地址的计算

举个例子：

IP地址: 192.168.1.100
子网掩码: 255.255.255.0

第一步：转换为二进制

• IP地址: 11000000.10101000.00000001.01100100

• 子网掩码: 11111111.11111111.11111111.00000000

第二步：计算网络地址

IP地址:   11000000.10101000.00000001.01100100
子网掩码: 11111111.11111111.11111111.00000000
         ----------------------------------- (逻辑AND运算)
网络地址: 11000000.10101000.00000001.00000000
         = 192.168.1.0

第三步：计算广播地址
将网络地址的所有主机位全部置1：

网络地址: 11000000.10101000.00000001.00000000
         ----------------------------------- (主机位置1)
广播地址: 11000000.10101000.00000001.11111111
         = 192.168.1.255

第四步：确定可用主机范围

• 第一个可用IP：网络地址 + 1 = 192.168.1.1

• 最后一个可用IP：广播地址 - 1 = 192.168.1.254

• 可用主机数量：2^8 - 2 = 254台（减2是因为去掉网络地址和广播地址）

三、CIDR表示法：更简洁的网络标注

CIDR（Classless Inter-Domain Routing，无类别域间路由）提供了一种更简洁的表示方法。

传统表示：

IP: 192.168.1.0
掩码: 255.255.255.0

CIDR表示：

192.168.1.0/24

这里的“/24”表示网络部分占24位。这种表示法不仅简洁，而且能直观地看出网络规模：

四、网络连通性的核心判断逻辑

4.1 连通性判断的三步法

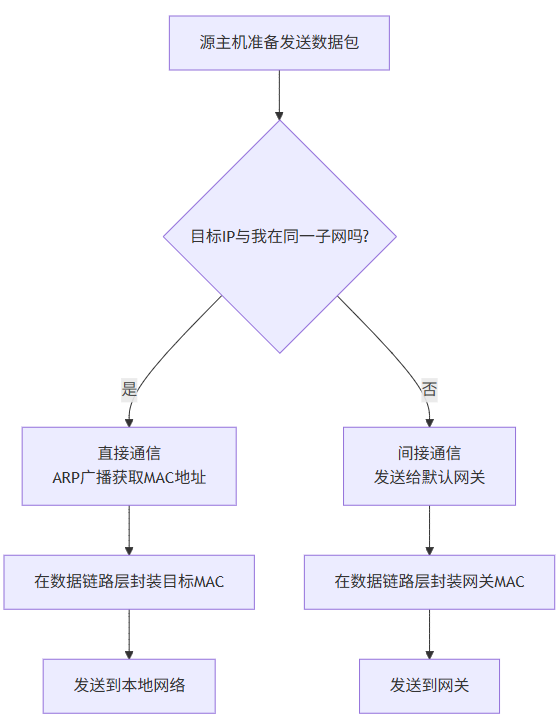

当一台计算机（源主机）想要与另一台计算机（目标主机）通信时，它遵循以下决策流程：

判断是否在同一子网的具体计算：

1. 用源主机的子网掩码，计算源IP的网络地址

2. 用同一个子网掩码，计算目标IP的网络地址

3. 比较两个网络地址是否相同

4.2 实战示例分析

让我们看一个具体场景：

场景配置：

• 源主机A: 192.168.1.100/24（掩码: 255.255.255.0）

• 目标主机B: 192.168.1.200/24

• 目标主机C: 192.168.2.100/24

• 默认网关: 192.168.1.1

计算过程：

# 对于目标主机B (192.168.1.200):
源主机网络地址 = 192.168.1.100 & 255.255.255.0 = 192.168.1.0
目标主机网络地址 = 192.168.1.200 & 255.255.255.0 = 192.168.1.0
# 结果相同 → 在同一子网 → 直接通信


# 对于目标主机C (192.168.2.100):
源主机网络地址 = 192.168.1.100 & 255.255.255.0 = 192.168.1.0
目标主机网络地址 = 192.168.2.100 & 255.255.255.0 = 192.168.2.0
# 结果不同 → 不在同一子网 → 通过网关转发

4.3 特殊地址空间

了解这些特殊地址有助于排除网络问题：

• 私有地址空间（不可在公网路由）：

• 10.0.0.0/8 (10.0.0.0 - 10.255.255.255)

• 172.16.0.0/12 (172.16.0.0 - 172.31.255.255)

• 192.168.0.0/16 (192.168.0.0 - 192.168.255.255)

• 特殊用途地址：

• 127.0.0.0/8：环回地址（127.0.0.1为本机）

• 169.254.0.0/16：APIPA自动配置地址（DHCP失败时使用）

• 255.255.255.255：有限广播地址

五、实际案例：多网络环境配置

5.1 双网卡环境的路由配置

# 计算机配置：
网卡1:
  IP: 172.16.6.187
  掩码: 255.255.255.0 (/24)
  网关: 172.16.6.254
  用途: 连接内部服务器网络

网卡2:
  IP: 192.168.0.107
  掩码: 255.255.255.0 (/24)
  网关: 192.168.0.1
  用途: 连接互联网

问题：默认情况下，Windows会为每个接口配置默认路由，导致路由表混乱。

解决方案：添加精确的静态路由

route add 172.16.0.0 mask 255.255.0.0 172.16.6.254
route add 192.168.0.0 mask 255.255.0.0 172.16.6.254
route add 172.17.0.0 mask 255.255.0.0 172.16.6.254


# 外网流量走默认路由（通过192.168.0.1）
# 这条路由通常已存在
​

路由表决策流程：

1. 访问172.16.x.x → 匹配第一条路由 → 走172.16.6.254

2. 访问192.168.x.x → 匹配第二条路由 → 走172.16.6.254

3. 访问8.8.8.8（互联网）→ 不匹配任何特定路由 → 走默认路由192.168.0.1

5.2 网络连通性测试工具

# 1. 查看本机IP配置
ipconfig (Windows) 或 ifconfig/ip addr (Linux)
# 2. 测试到目标的可达性
ping 192.168.1.1
ping google.com
# 3. 查看路由路径
tracert 8.8.8.8 (Windows)
traceroute 8.8.8.8 (Linux)
# 4. 查看本地路由表
route print (Windows) 或 route -n/ip route (Linux)
# 5. 测试端口连通性
telnet 192.168.1.1 80
# 或使用更现代的
nc -zv 192.168.1.1 80

六、子网划分进阶：可变长子网掩码（VLSM）

6.1 为什么需要子网划分？

假设你有一个192.168.1.0/24的网络（254个可用地址），但需要分配给：

• 部门A：120台主机

• 部门B：60台主机

• 部门C：30台主机

• 部门D：10台主机

• 路由器间链路：2台主机

如果给每个部门都分配/24网络，会浪费大量IP。VLSM解决了这个问题。

6.2 子网划分

需求：将192.168.1.0/24合理分配给以上部门

划分步骤：

1. 按主机数从大到小排序分配

• 分配：192.168.1.0/25（范围：.1-.126）

• 部门A（120台）→ 需要至少122个地址（2^7=128）→ /25掩码

2. 从剩余地址继续划分

• 分配：192.168.1.128/26（范围：.129-.190）

• 剩余：192.168.1.128/25

• 部门B（60台）→ 需要62个地址（2^6=64）→ /26掩码

3. 继续划分

• 分配：192.168.1.192/27（范围：.193-.222）

• 剩余：192.168.1.192/26

• 部门C（30台）→ 需要30个地址（2^5=32）→ /27掩码

4. 最后划分

• 分配：192.168.1.240/30（范围：.241-.242）

• 分配：192.168.1.224/28（范围：.225-.238）

• 剩余：192.168.1.224/27

• 部门D（10台）→ 需要10个地址（2^4=16）→ /28掩码

• 路由器链路（2台）→ 需要2个地址（2^2=4）→ /30掩码

结语

正确的IP地址 + 正确的子网掩码 + 正确的路由 = 网络连通性

当你下次遇到网络问题时，可以考虑：

1. 这两个设备在同一个子网吗？

2. 它们的网关配置正确吗？

3. 路由表是否指向了正确的路径？

附录：在线工具推荐

• 子网计算器：https://www.calculator.net/ip-subnet-calculator.html
