还在手搓流程图？DeepSeek+Draw.io王炸组合，一句话秒出可编辑源文件！

zhenglin

2026年1月7日 15:24 本文热度 559

今天给大家分享一个一句话生成流程图的AI工具，支持在线编辑，使用方法也很简单，5分钟即可完成部署轻松上手

偶然发现了一个让我眼前一亮的项目—next-ai-draw-io。咱们的老粉应该记得，之前我分享过一篇让Mermaid听懂人话：用Coze空间+MCP一句话搞定所有业务图。那个方案虽然好用，但是有个缺点就是不能在线修改，而今天这个工具，直接把AI嵌入到了我们最熟悉的 draw.io 里！

以前上班画架构图、流程图，draw.io 是绝对的T0级别工具，现在加上了 AI 的加持，简直是如虎添翼。

我花了5分钟在本地部署了一套，接入了 DeepSeek 模型，效果直接炸裂：一句话生成规范流程图，不满意还能直接在右侧 UI 界面手动微调。

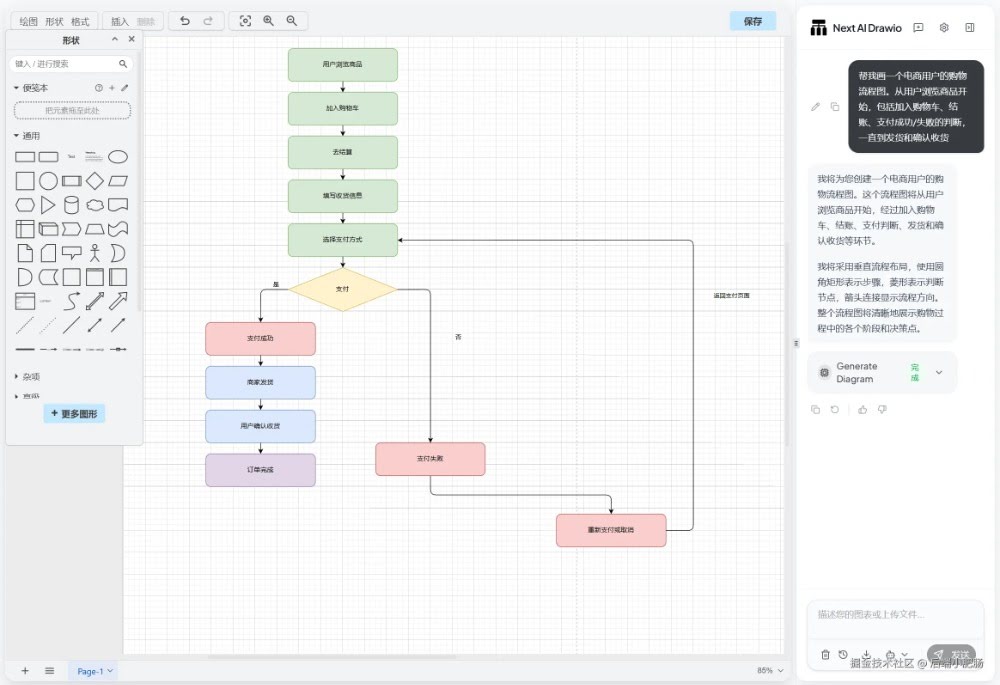

首先是流程图：

帮我画一个电商用户的购物流程图。从用户浏览商品开始，包括加入购物车、结账、支付成功/失败的判断，一直到发货和确认收货

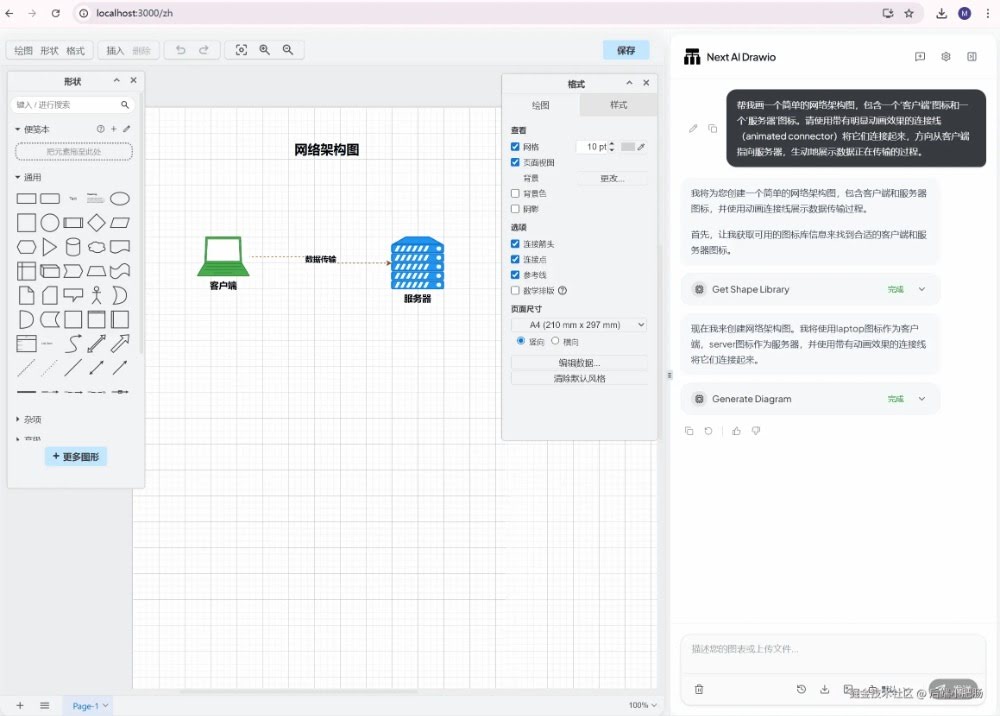

又试了一下带动态效果的架构图：


我画一个简单的网络架构图，包含一个‘客户端’图标和一个‘服务器’图标。请使用带有明显动画效果的连接线（animated connector）将它们连接起来，方向从客户端指向服务器，生动地展示数据正在传输的过程。

生成的流程图经过修改后，可以直接将源文件下载到本地使用。话不多说直接教大家来部署使用，结尾还送小肥肠配置好的next-ai-draw-io压缩包，大家可以直接拿过去部署使用~

2. 部署使用

2.1. docker安装

1. 安装 WSL 2（适用于 Windows 10 版本 2004 及以上）：

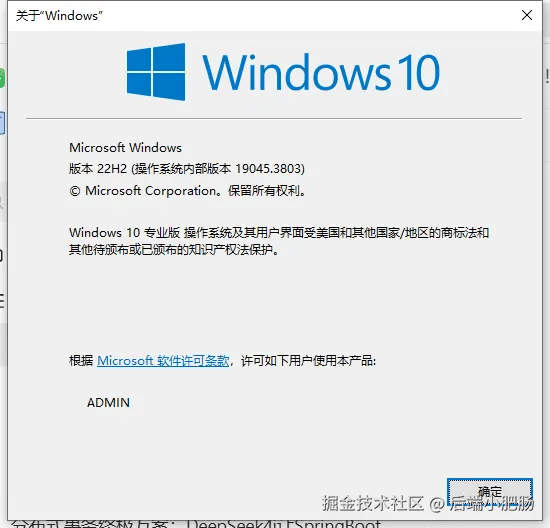

Windows 子系统 Linux 2（WSL 2）提供了一个完整的 Linux 内核，Docker Desktop 依赖于此。win+R打开命令窗口，输入winver查看系统版本，确保内部版本高于19041：

以管理员身份打开 PowerShell，运行以下命令：


wsl --install

安装完成后需要重启一下计算机。

2. 安装DockerDesktop

安装 Docker Desktop 之前，确保你已经安装并启用了 WSL 2。可以通过在 PowerShell 运行以下命令来检查：

wsl --list --verbose

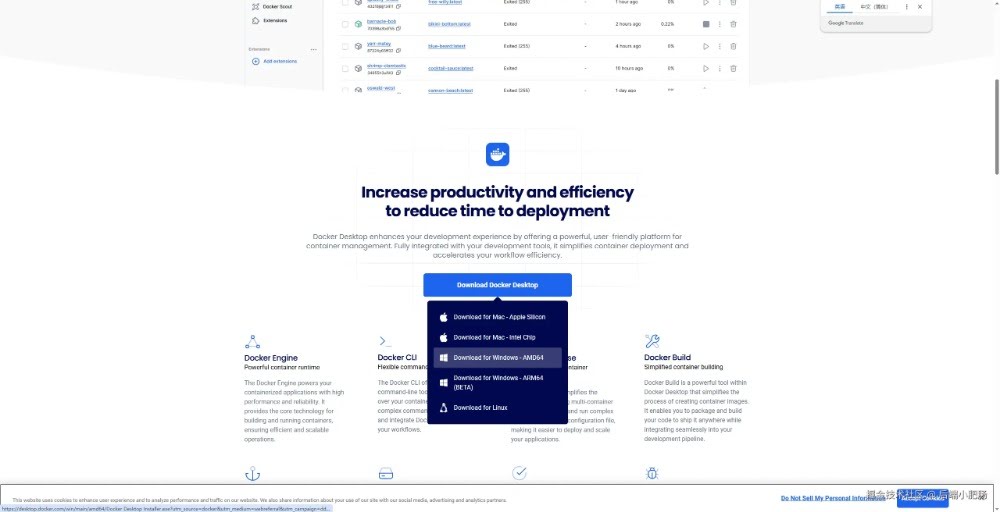

下载 Docker Desktop：访问 Docker 官方网站，下载适用于 Windows 的 Docker Desktop 安装包。

安装 Docker Desktop：

双击下载的安装文件 Docker Desktop Installer.exe。

按照提示完成安装过程。
安装完成后，系统可能提示重启计算机，建议重启以确保所有组件正常工作。

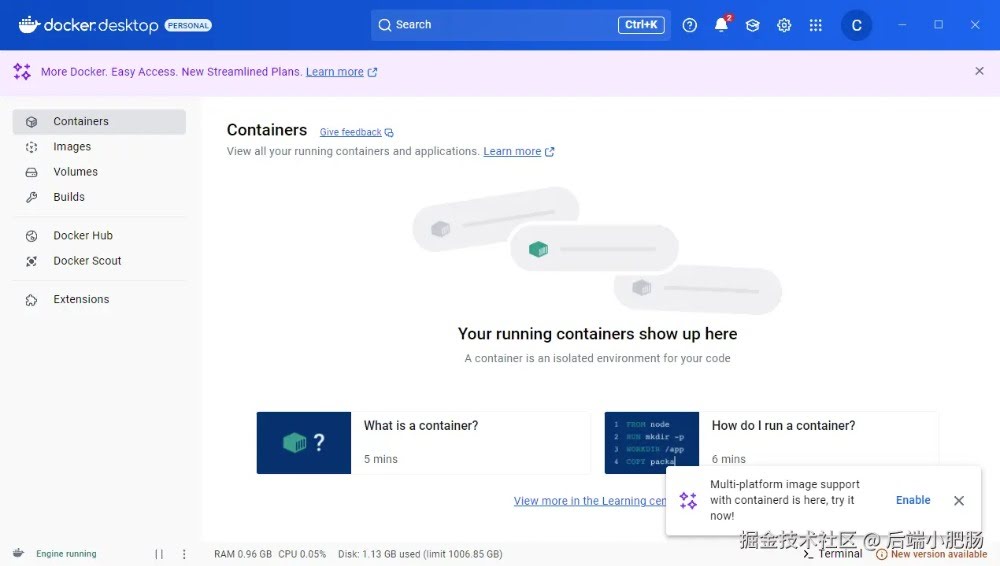

启动 Docker Desktop：电脑重启后，启动Docker Desktop， 初次启动可能需要一些时间。

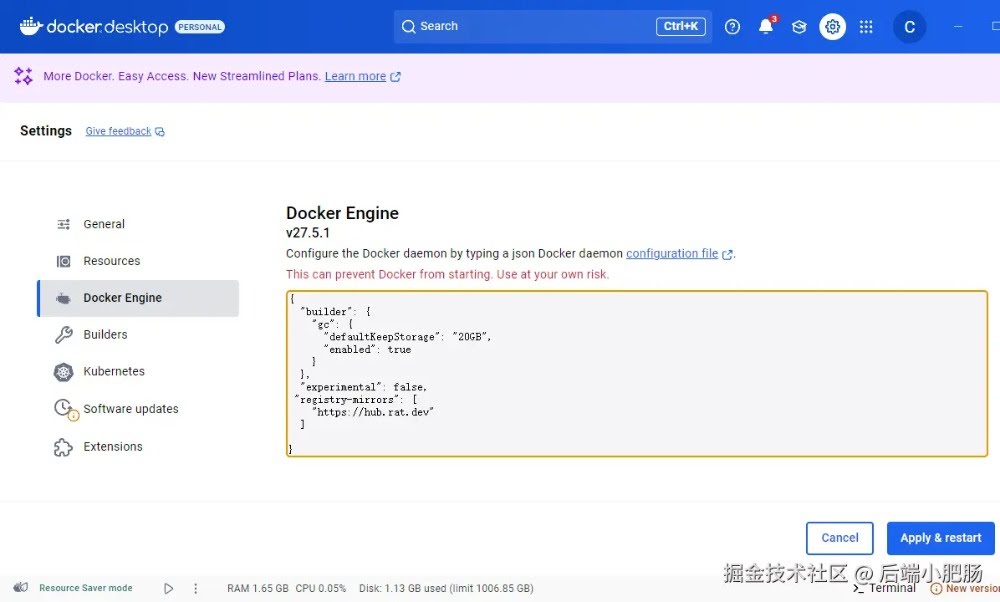

配置一下docker镜像源地址：

以下镜像源地址为国内地址，你不想用我的也可以自己找：

{
  "builder": {
    "gc": {
      "defaultKeepStorage": "20GB",
      "enabled": true
    }
  },
  "experimental": false,
  "registry-mirrors": [
    "https://docker.1panel.live",
    "https://hub.rat.dev",
    "https://docker.chenby.cn",
    "https://docker.m.daocloud.io"
  ]
}

2.2. next-ai-draw-io安装

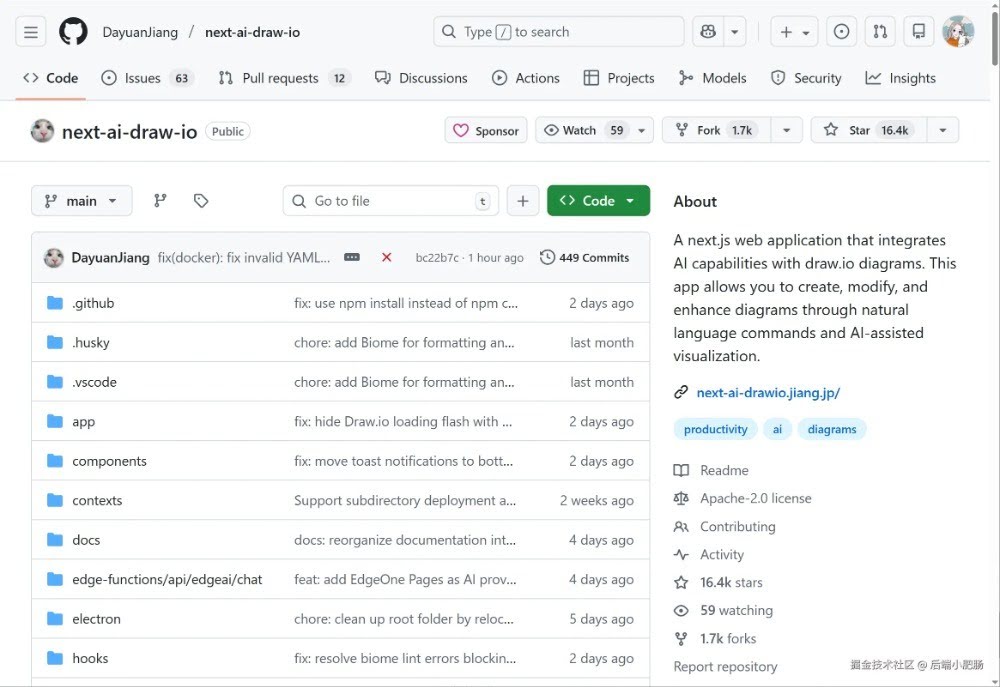

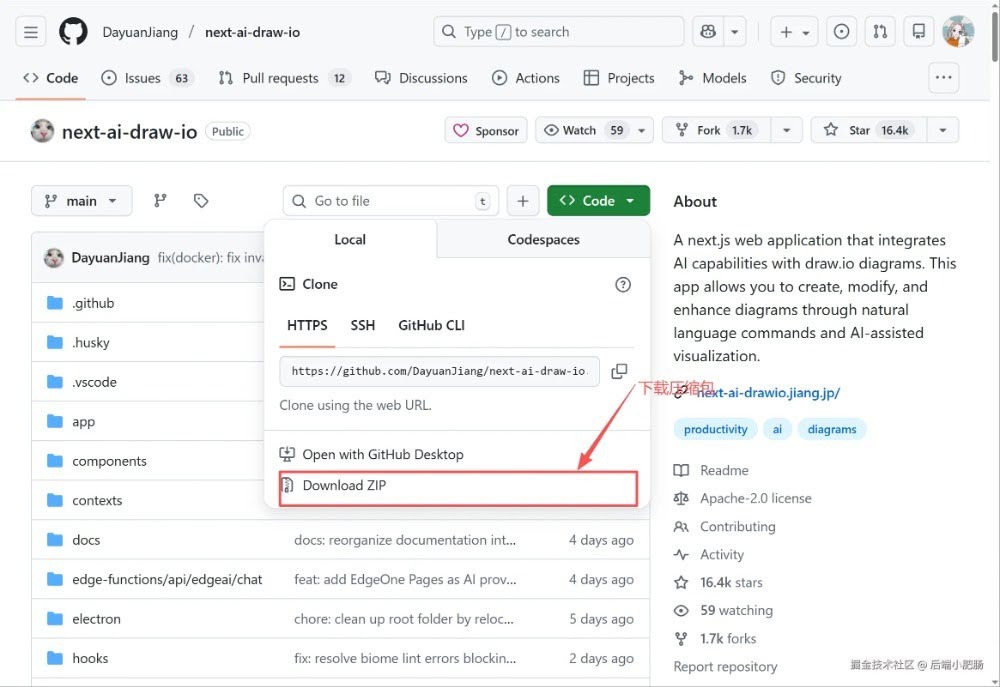

来到next-ai-draw-io仓库页面github.com/DayuanJiang… 点击下载压缩包按钮。

将下载好的压缩包解压到任意目录，如有git可以用git clone命令直接下载项目到文件夹中：

 git clone https://github.com/DayuanJiang/next-ai-draw-io

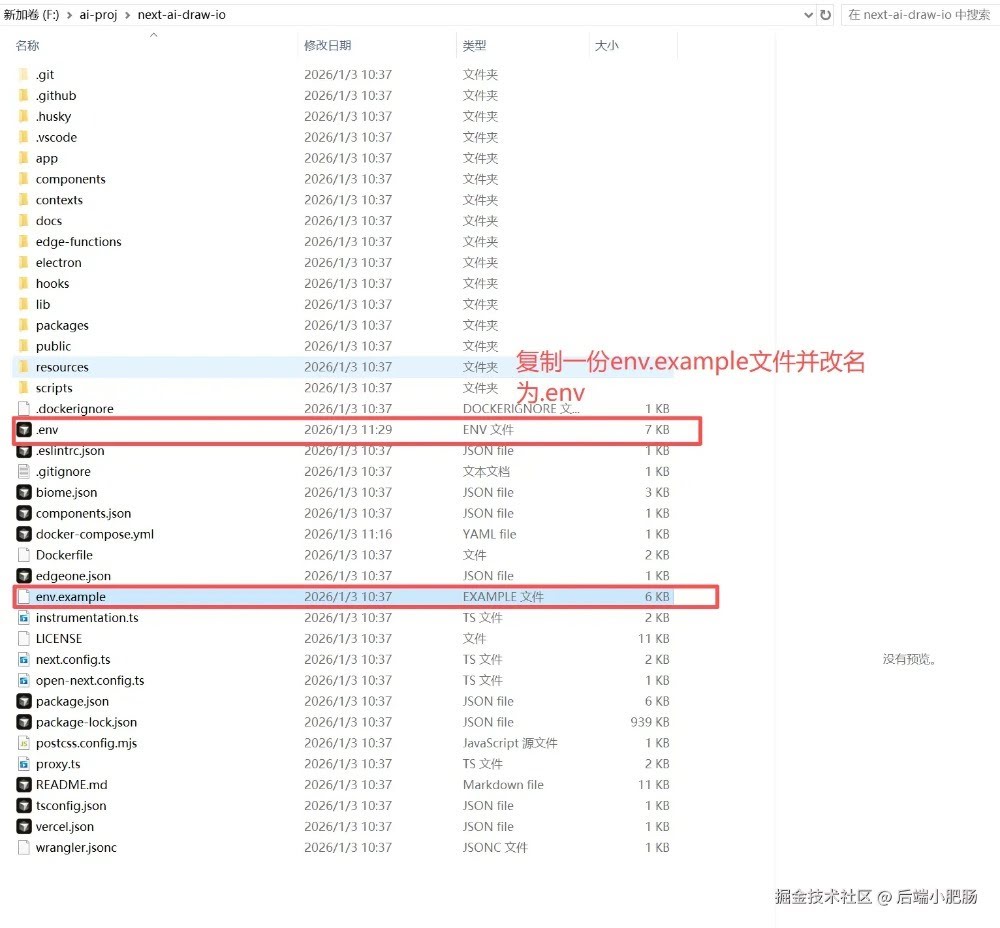

复制一份env.example文件并改名为.env。

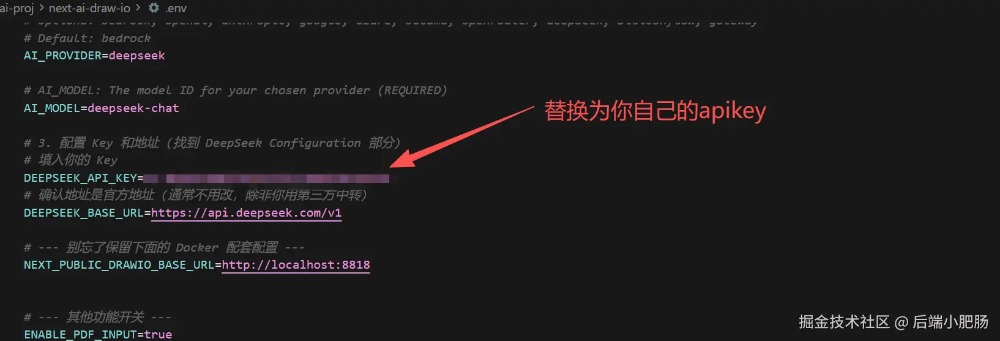

在.env文件中进行大模型配置用来驱动drawio绘图操作，下图中我配置的是deepseek，你也可以配置其他模型：

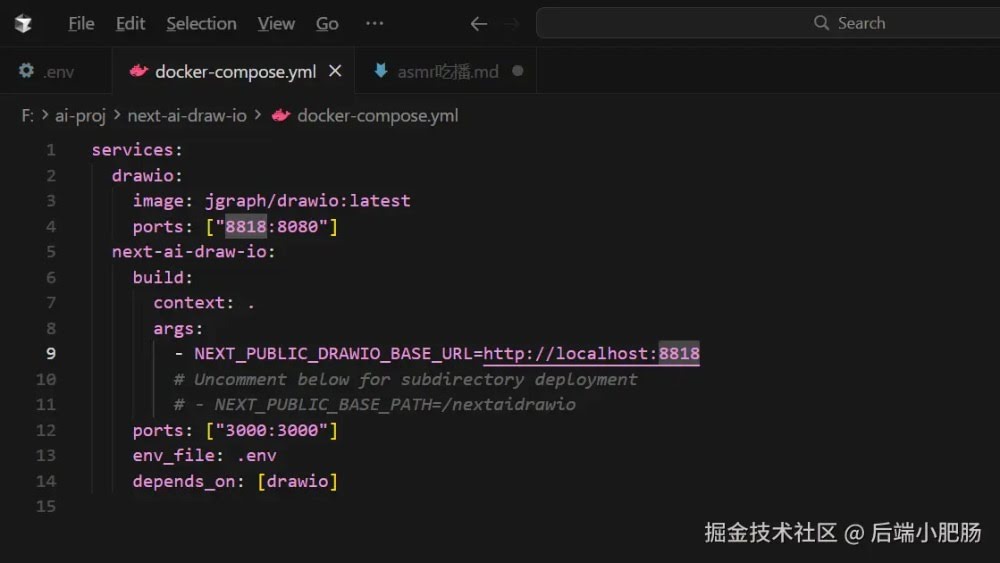

打开docker-compose.ym文件在进行如下配置：

注意：为了防止和本地其他服务冲突，我将 drawio 的端口修改为了 8818。如果你本地 8080 没被占用，保持默认即可；

如果占用了，记得像我截图里一样，同时修改 ports 和 env 文件里的端口号。

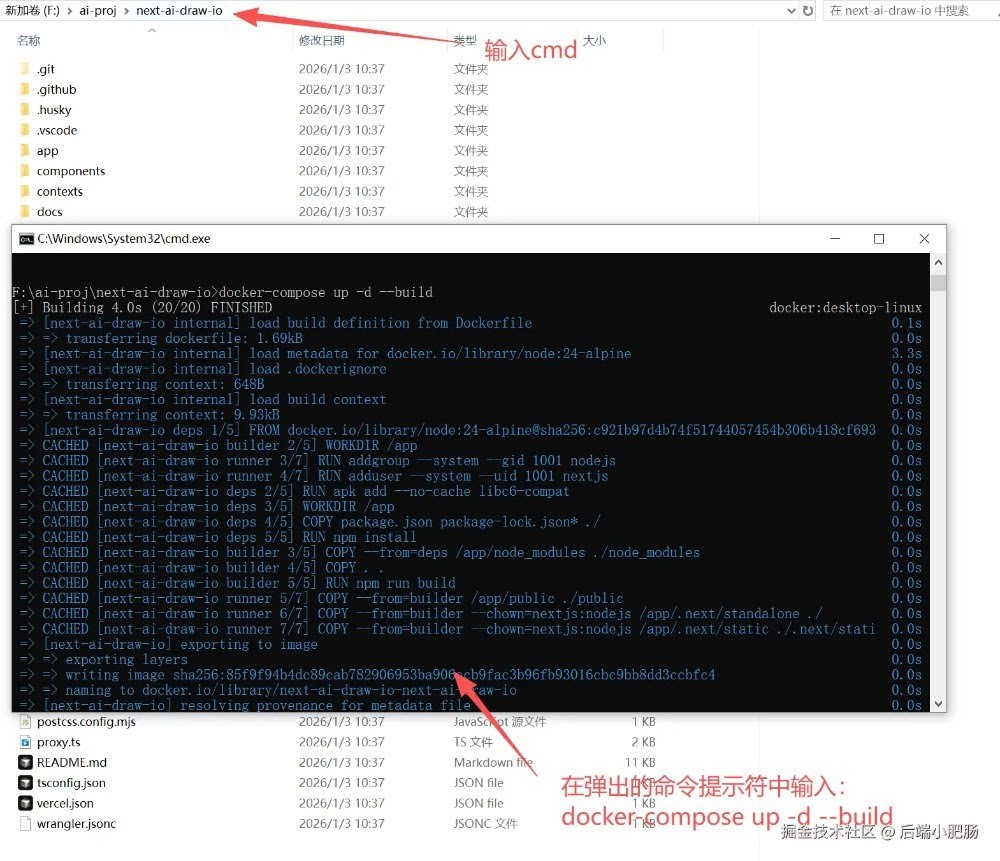

回到next-ai-draw-io文件目录，在文件路径处输入cmd打开命令提示符，输入命令docker-compose up -d --build

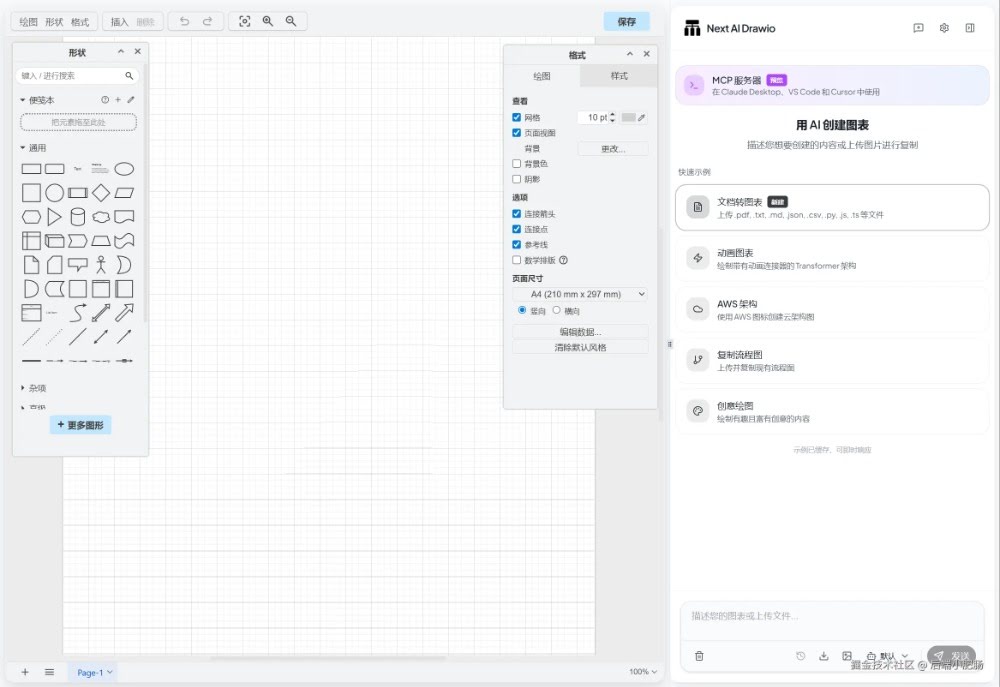

等待next-ai-draw-io安装，成功后打开网址http://localhost:3000/zh即可进入next-ai-draw-io操作界面，我们可以开始进行一句话生成流程图的操作了：

以上就是本期教程的完整内容，想获取小肥肠已经配置好的next-ai-draw-io压缩包可以评论区说流程图哦~

3. 结语

无论你是产品经理、开发人员还是架构师，这套 DeepSeek + next-ai-draw-io 的组合，绝对能成为提高工作效率的一把利器。

参考文章：原文链接

该文章在 2026/1/7 15:26:58 编辑过
