常见的涂布缺陷可以分为两大类：一类是工艺参数偏离了稳定涂布窗口，弯月面不稳定造成的；另一类是外部因素，比如供液波动、基材跑偏、浆料变质。

我把我这些年碰到过的、排查过的、解决过的问题，一条一条捋出来。

一、竖纹

特征：沿机器方向出现平行条纹，整个涂布幅面都有。最让人头疼的是，这种缺陷一出现，产品良率直接归零，因为你找不到一块能用的地方。

怎么来的？

从流体动力学角度说，涂布液体在不同位置受力不稳定，在基材上呈现横向方向的正弦波形厚度分布。

粘弹力、惯性力、表面张力在不同方向叠加，造成了这种不均匀，而且烘干过程中很难流平。

排查思路：

第一步，确认工艺是否在合理的涂布窗口内，涂布窗口就是能做出无缺陷涂层的参数组合，流量、速度、间隙、真空压力这些，如果参数不在窗口里，调什么都没用。

第二步，如果不知道窗口在哪，试试稀释涂布液、降低粘度，或者加点表面活性剂，有同行试过减小涂布辊直径也有效。

第三步，找到合适参数后，做成标准操作程序，不然下次还会重来。

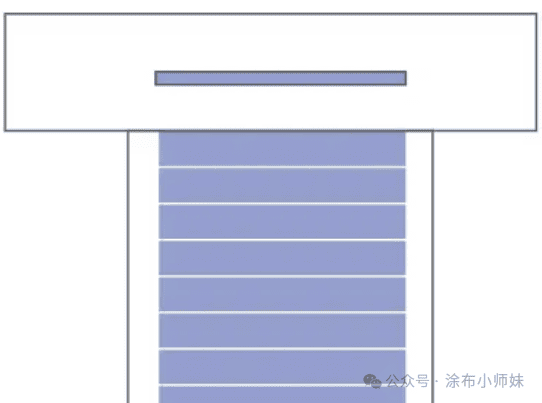

二、横纹

特征：横跨整个涂布宽幅，有规律地间隔出现，横向一条线的厚度跟前后涂层不一样，肉眼就能看出来。

三个主要原因：

供液系统脉动。活塞泵靠往复运动输送液体，每个冲程都是一次脉冲。横纹频率取决于泵的运转速率。解决办法：旋转泵可以提高转速，让脉冲更密集；活塞泵加装脉冲缓冲装置，用塑料管代替金属管，塑料管能通过膨胀收缩吸收脉冲。

背辊或平台问题。辊子不圆、轴承磨损、电机振动，都会在涂层上留下印记。一个小技巧：量一下横纹间距，跟辊子周长对比——如果对得上，问题就在辊子上。

真空腔压力波动。有些系统在上游唇口加了真空腔来突破最小厚度限制。真空压力一变，涂布液珠位置就跟着变。检查腔体密封和真空泵。

三、竖线

特征：沿涂布方向一条厚度变薄的线，从一个点开始向上游延伸，像彗星一样拖着尾巴。

三个来源：

基材脏污。灰尘或脏污点所在的地方阻碍胶水流动。无尘车间能减少这种情况。实际操作中，在涂布头前加高压气流吹扫或橡胶辊粘走灰尘。

唇口或腔内有堵塞物。浆料里的凝聚物、卡在唇口和基材之间的大颗粒灰尘。解决办法：重新配胶、加强过滤、加快供液速度减少停留时间、增大出胶口间隙。如果颗粒卡得紧，可以快速跳开涂头把它弹出来。

涂布头损坏。唇口或流道有损伤，那个位置的涂布液珠就不稳定。小刮伤用超细砂纸打磨；大的凹坑只能研磨修复或换新模头。

四、气泡

特征：圆形或椭圆形，大小不一。气泡所在位置涂层很薄，甚至完全没有。位置随机。

三种进入途径：

配胶时混入空气。把胶水倒进供胶桶的时候，空气就混进去了。高粘度胶水更难消泡。对策：涂布前充分除泡，倒胶时慢一点。供液桶位置比涂布头低一点，管道尽量少弯曲。

供液系统漏气。接头和转接头密封不好。检查所有连接处，用PTFE生料带辅助密封。

弯月面夹入空气。涂布参数不在稳定区间时，上下游弯月面位置向内移动，把空气卷进去。解决方法：减小唇口与基材的间隙、降低基材速度、增加供液流量。

五、厚边

特征：涂层边缘厚度明显高于中间区域。锂电池极片涂布中这叫鼓边或狗骨头现象。

成因：表面张力作用下，湿膜边缘的浆料向内收缩，边缘堆积变厚。

对策：用垫片修正边缘流场，或者在配方里加表面活性剂降低表面张力。也可以在流量一定时减小狭缝尺寸，增加出口速度来降低拖曳力。但狭缝太小会导致模头内部压力过大，反而可能造成横向不均匀。关键是要找到平衡点。

六、空气夹带

特征：涂布速度太快或浆料粘度太大时，涂布液来不及润湿基材，形成楔形面，后续浆料直接把空气盖在下面。结果是漏涂、针眼，严重时整个润湿过程失效。

核心逻辑：每种浆料都有一个临界速度，超过这个速度就会夹带空气。低粘度能提升临界速度。如果必须高速涂布，考虑在模头加真空箱来稳定弯月面。

关于涂布窗口

涂布窗口这个概念太重要了，值得单独拎出来讲。

狭缝涂布是预计量过程，理论上湿膜厚度仅由供料流量、涂布宽度和基材速度决定；但在实际操作中，浆料的粘度和流变特性会显著影响涂布稳定性，进而决定是否能真正实现该理论厚度。

看起来简单对吧？但实际不是这么回事。

浆料在模头内部要经过两个阶段：先在歧管里建立均匀的压力分布，然后从狭缝喷出，在唇口和基材之间形成稳定的液桥。

这个涂布珠的稳定性受粘性力、毛细力和惯性力三种力平衡控制。

低流速时，上游弯月面向唇口内部回缩，空气被卷进去。

高流速时，浆料溢出涂布区域，中间那个刚刚好的范围，就是涂布窗口。

锂电池浆料是典型的非牛顿流体，剪切变稀。

在狭缝里高剪切速率下粘度降低，好流动；出了唇口低剪切速率下粘度恢复，能保持形状不流挂。这个特性既是个优势，让涂布变得容易；也是个麻烦，参数稍微一变，流变特性就跟着变。

常见问题

问：条纹间距跟涂布速度有关系吗？
有关系。如果改变速度后条纹间距跟着变，说明跟某个固定频率的振动源有关；如果间距基本不变，优先检查跟走料同步的辊系——背辊、牵引辊这些。

问：换了新浆料就出问题，是浆料不行吗？
不一定。不同浆料的流变特性不一样，原来那套参数可能不适合新浆料。先做参数窗口实验，找到新浆料的稳定区间。

问：唇口擦了、参数调了，问题还在怎么办？
检查供液系统。泵的脉动、管道漏气、过滤器堵塞，这些都可能在涂层上留下印记。有时候问题不在涂布头，在供液那头。
